Начало работы с PUMOTIX CAM
1. Скачайте и установите программу с сайта pumotix.ru.

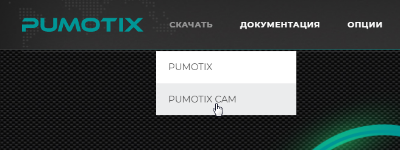

Для этого наведите мышку на кнопку скачать и выберите "PUMOTIX CAM" в выпадающем списке. Программа начнет скачиваться автоматически.

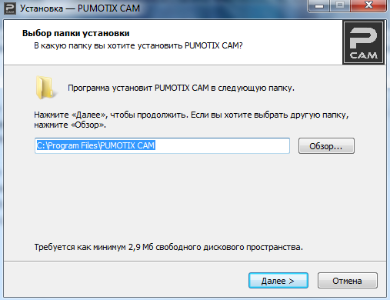

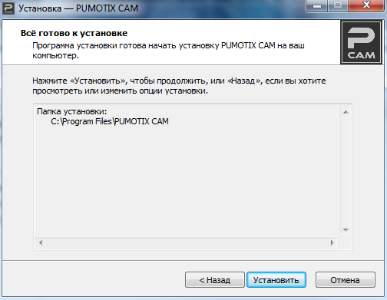

Установите программу, поэтапно выполняя все необходимые требования.
→
→
→

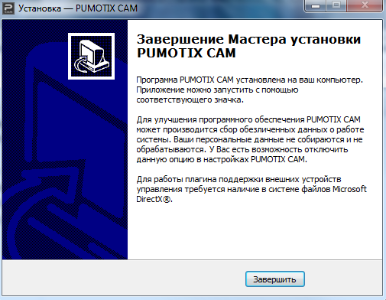

После завершения установки ярлык программы появится на рабочем столе. Запустите программу и дождитесь её загрузки.
2. Функции, доступные уже при первом запуске.
После запуска программы изучим немного её возможности. Без активной лицензии можно выполнить следующие действия:
- Импорт одного dxf-файла.

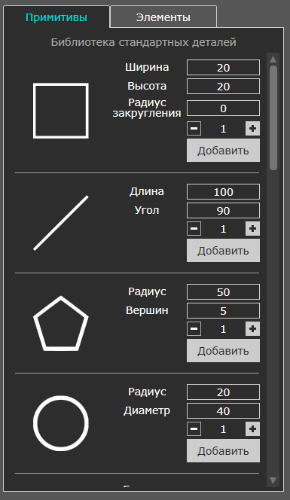

- Добавление базовых элементов из библиотеки (прямоугольник, линия, многоугольник и круг).
- Редактирование количества деталей, при помощи изменения количества, а также дублирование и удаление выделенных элементов.
- Блокировка ручного перемещения деталей на листе, которая позволяет зафиксировать текущую раскладку для выполнения других изменений.

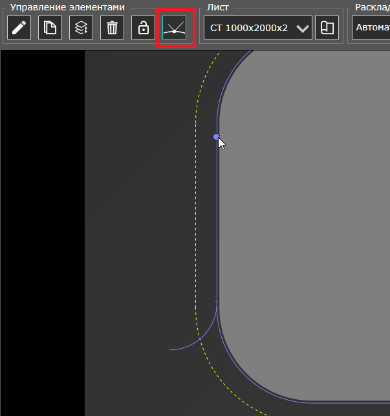

- Кнопка "Переноса точки врезания" позволяет перенести точку врезания(что бы кнопка была активна должна быть настроена траектория).
После нажатия на кнопку она подсветится (как на фото), что говорит о переходе в режим редактирования точки врезания. При наведении на траекторию, появиться возможность перенести точку врезания, что бы подтвердить место новой точки врезания нажимаем левой кнопкой мыши. Для того чтобы выйти из режима редактирования врезания, необходимо снова нажать на кнопку.
→
- Кнопка "Редактировать выбранные элементы" позволяет изменять параметры размещённых элементов: положение, масштаб и поворот.

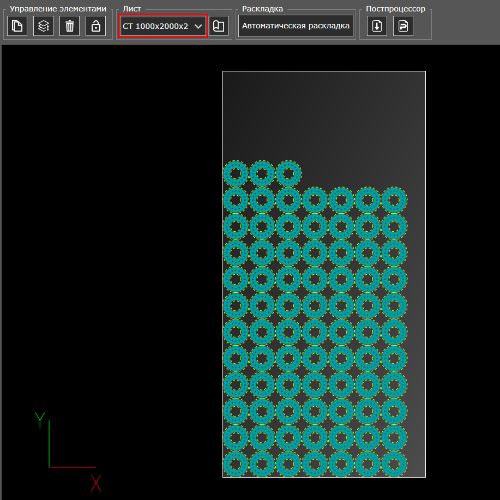

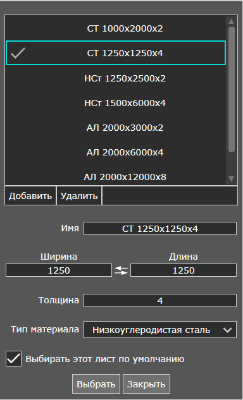

- Выбор размера и типа листа, использование встроенной библиотеки листов, а также возможность её редактирования.
- Ручной раскладчик, позволяющий перемещать детали по листу. Учитывается разное количество выделенных деталей, а также корректность раскладки (при пересечении траекторий детали подсвечиваются красным).

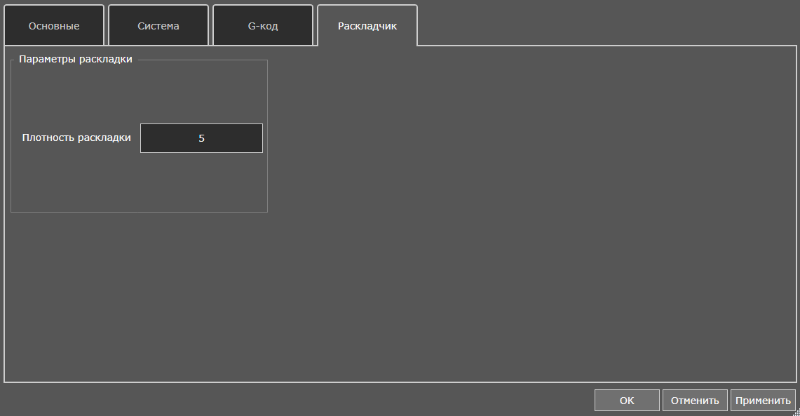

- Изменение плотности раскладки в меню "Конфигурация" → "Настройки" → "Раскладчик". Параметр определяет минимальное расстояние между элементами.

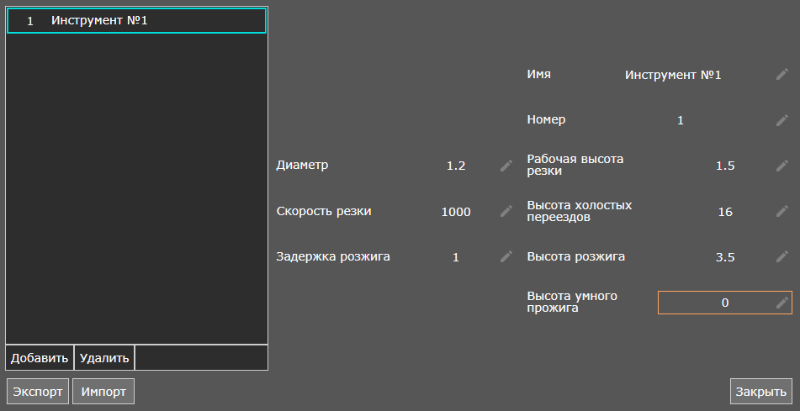

- Заполнение таблицы инструментов.

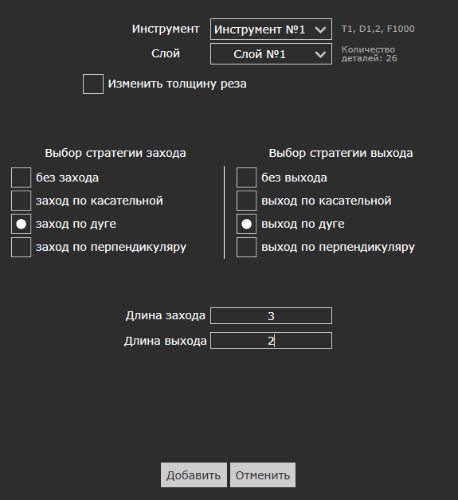

- Добавление операции.

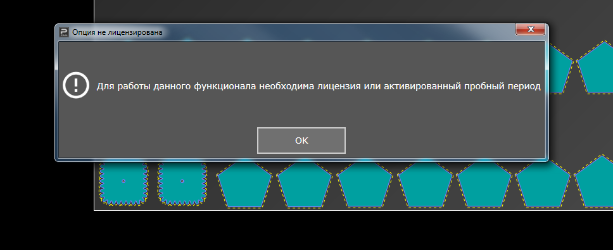

Если задача не входит в число разрешенных действий, программа сообщит об этом.
3. Подключение контроллера, активация триалов.
Чтобы получить доступ к полному функционалу, необходимо связать PUMOTIX CAM с имеющимся контроллером PLCM. Для этого:
- скачайте и установите PUMOTIX ЧПУ последней версии 3.4.0.20224 с сайта (прямая ссылка на загрузку архива с ПО);
- запустите PUMOTIX ЧПУ и выберите из списка контроллер PLCM. Дождитесь обновления прошивки устройства.

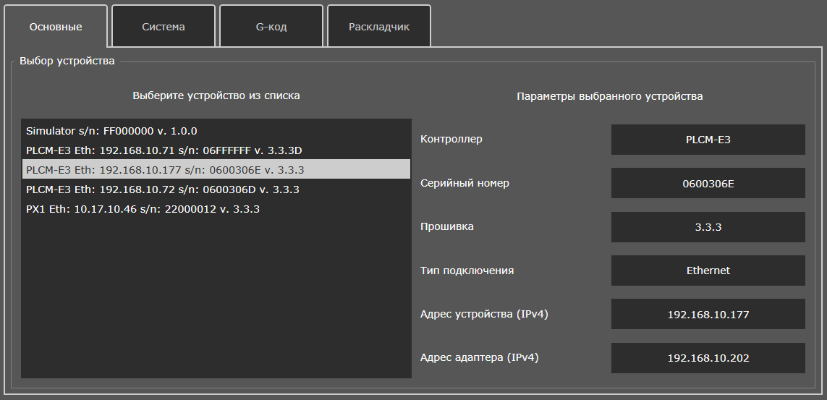

В пункте меню "Конфигурация" выберите "Настройки". На главной вкладке открывшегося окна появится список доступных устройств. Выберите тот контроллер, который был обновлен в PUMOTIX на предыдущем шаге.

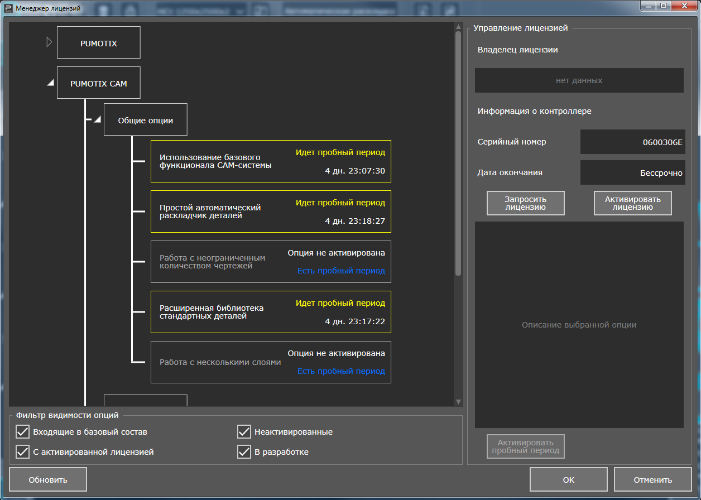

Для полноценного использования воспользуйтесь триалами, активировав их в "Менеджер лицензий" (пункт меню "Конфигурация"). Если Вам необходимы опции, Вы всегда можете приобрести их на нашем сайте (www.pumotix.ru).
4. Выгрузка G-кода.
Для того чтобы выгрузить управляющую программу в файл или отправить ее в ЧПУ систему требуется опция "Использование базового функционала CAM-системы".
Главная особенность PUMOTIX CAM - это тесная интеграция с PUMOTIX, которая позволяет по одному или двум кликам открыть G-код сразу в ЧПУ системе. Это сокращает количество ненужных файлов и сильно ускоряет рабочий процесс.
Помимо этого постпроцессирование в PUMOTIX CAM позволяет сгенерировать файл и после:
- открыть файл;
- открыть папку;
- ничего не делать.

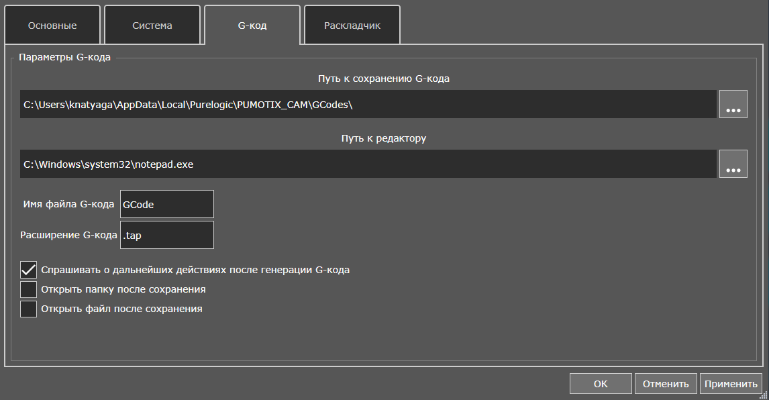

Все дополнительные настройки постпроцессора (например, редактирование пути для сохранения файлов, изменение имени файла и т. д.) можно найти в меню "Конфигурация" → "Настройки", вкладка "G-код".
5. Другие примеры использования полного функционала PUMOTIX CAM.
Каждая введенная опция расширяет функционал программы для более удобного и полного использования.

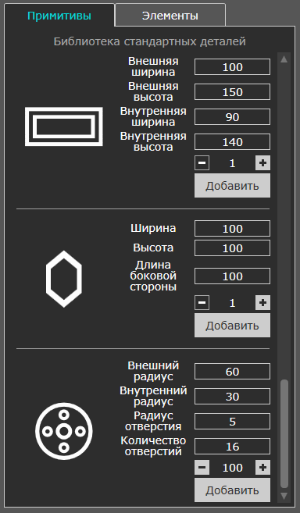

Например, активированная опция "Расширенная библиотека стандартных деталей" позволяет использовать более сложные детали, такие как подшипник, звезда, рама и др. Все базовые элементы содержат набор редактируемых параметров.
Другим примером может быть опция "Простой автоматический раскладчик деталей", которая активирует кнопку "Автоматический раскладчик" на главном экране, позволяя раскладывать детали автоматически в зависимости от заданных размеров листа.

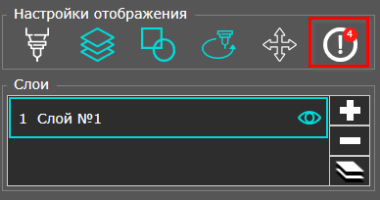

Также обратите внимание на окно уведомлений, которое даже в свернутом виде не позволит Вам упустить системную информацию. Иконка открытия окна отражает количество не просмотренных сообщений, если окно по какой-то причине было закрыто.
6. Если у Вас возникли проблемы или вопросы...

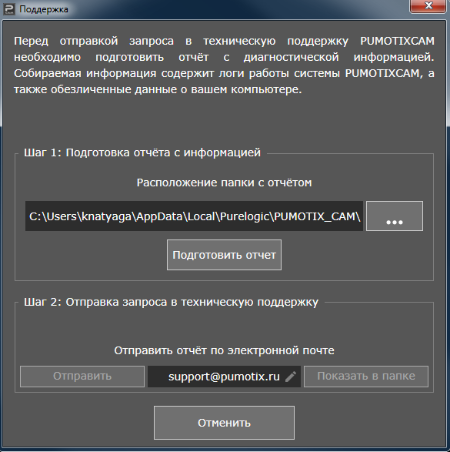

Если у Вас возникли проблемы или вопросы, воспользуйтесь пунктом меню "Помощь" → "Запрос в техническую поддержку", сформируйте отчет с диагностической информацией и отправьте его по почте на support@pumotix.ru с подробным описанием возникшей проблемы.
Подробнее о том, как сформировать и отправить отчет: "Отчет с диагностической информацией PUMOTIX CAM"
