Интерфейс модуля фрезеровки

Редактировал(а) Edgar Allan Poe 2024/02/28 18:51

Интерфейс пользователя программы PUMOTIX «Фрезеровка» поделен на вкладки и состоит из двух остальных экранов.

Экран «Рабочий процесс» - основной экран модуля. Наполнение модуля и расположение настроек зависит от типа выбранного модуля: 4, 6 или 9 осей. Модуль содержит кнопки для загрузки, редактирования, выполнения и закрытия G-кода, блок управления текущим положением осей, блок ручного управления и смены инструмента, а также элементы управления подачей, холостыми переездами и оборотами шпинделя.

4-х осевой фрезерный модуль имеет поддержку небольших мониторов (в сравнении с остальными модулями) и специфическое расположение объектов управления. Любой из блоков может быть свернут или развернуть по необходимости, что позволяет наилучшим образом отслеживать через программу движение станка.

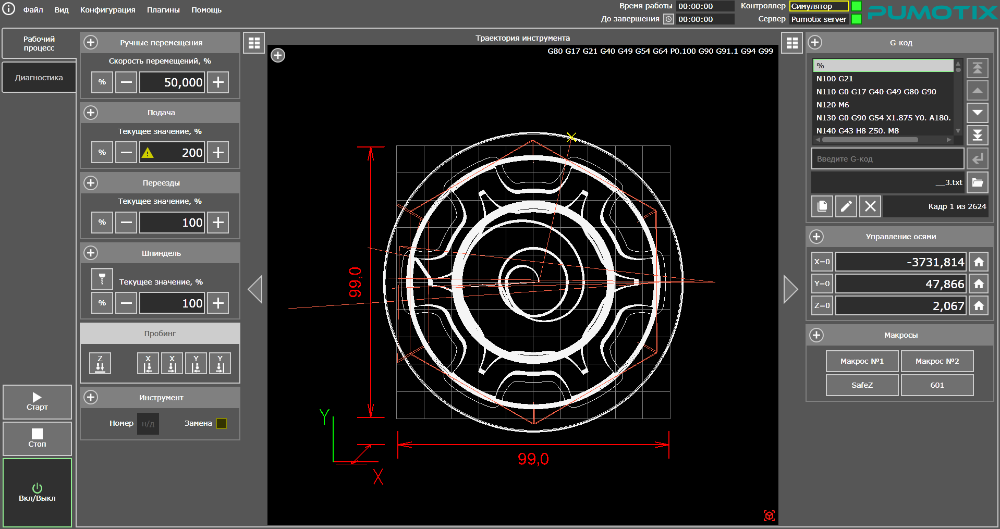

Интерфейс 4-х осевого модуля

6-ти осевой фрезерный модуль поддерживает отображение только настроенных осей (до 6-ти), а также дополнительную кнопку для выбора текущего инструмента из таблицы инструментов. Остальные блоки управления расположены стандартным образом (идентичны 9-ти осевому модулю).

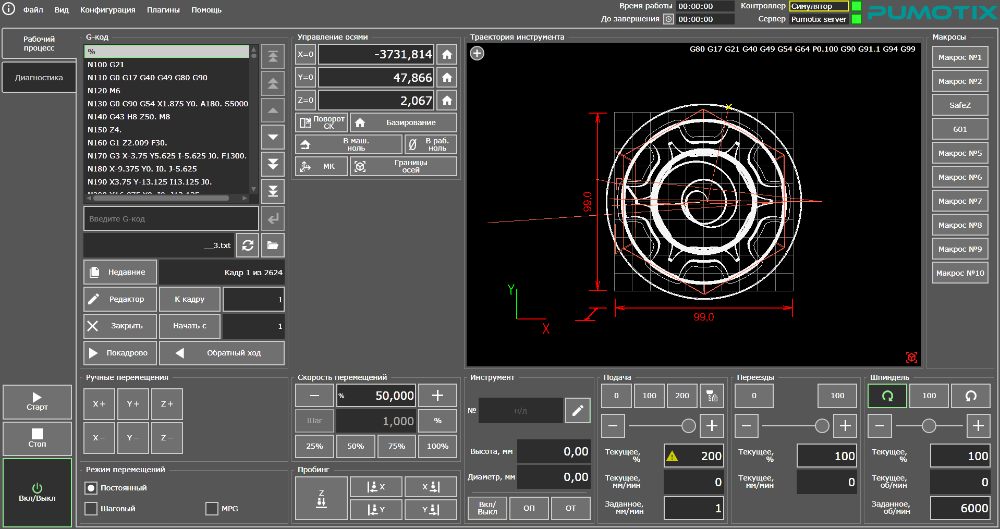

Интерфейс 6-ти осевого модуля

9-ти осевой модуль отображает состояние максимального количества осей (три линейные оси: X, Y, Z; три поворотные оси: A, B, C; три дополнительные линейные оси: U, V, W). Остальные блоки управления расположены стандартным образом.

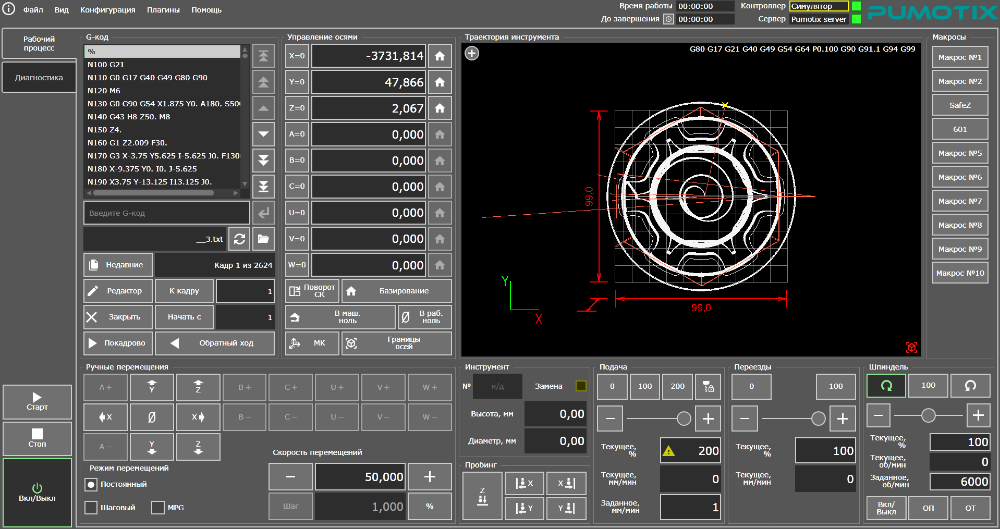

Интерфейс 9-ти осевого модуля

Данная вкладка предназначена для контроля работы станка в процессе выполнения G-кода. Элементы предварительного просмотра траектории позволяют осуществлять визуальный контроль за положением режущего инструмента относительно чертежа, прогрессом и выполнением УП. Вкладка позволяет при необходимости скорректировать основные параметры работающего станка: текущую подачу, холостые переезды и обороты шпинделя, а также проследить за процессом смены инструмента.

Экран «Диагностика» позволяет выполнить контроль основных параметров станка, таких как координаты, входные и выходные сигналы, состояния сигналов двигателей, текущее состояние Modbus-регистров и др.

4-х осевой модуль имеет возможность скрывать/разворачивать блоки диагностики.

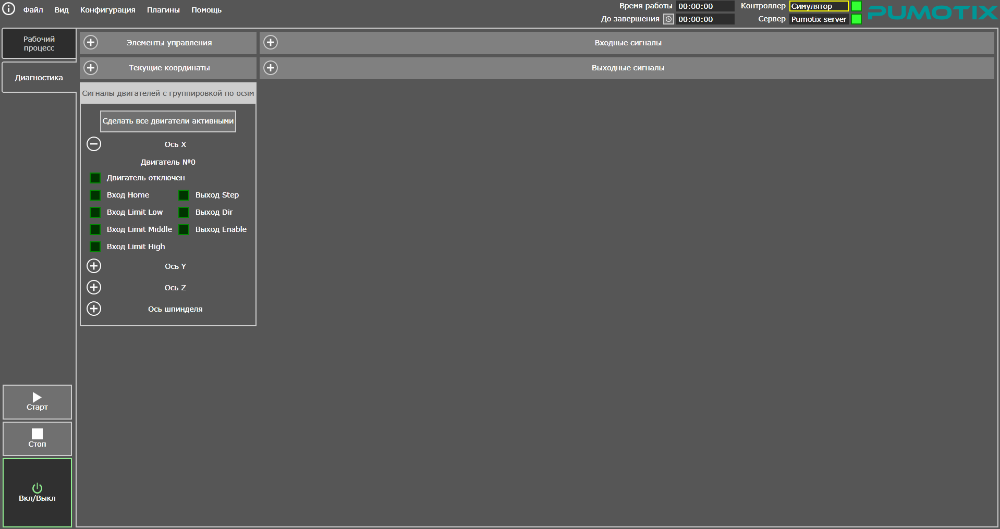

Вкладка "Диагностика" в 4-х осевом модуле

В 6-ти и 9-ти осевых модулях вкладка "Диагностика" отличается только компоновкой.

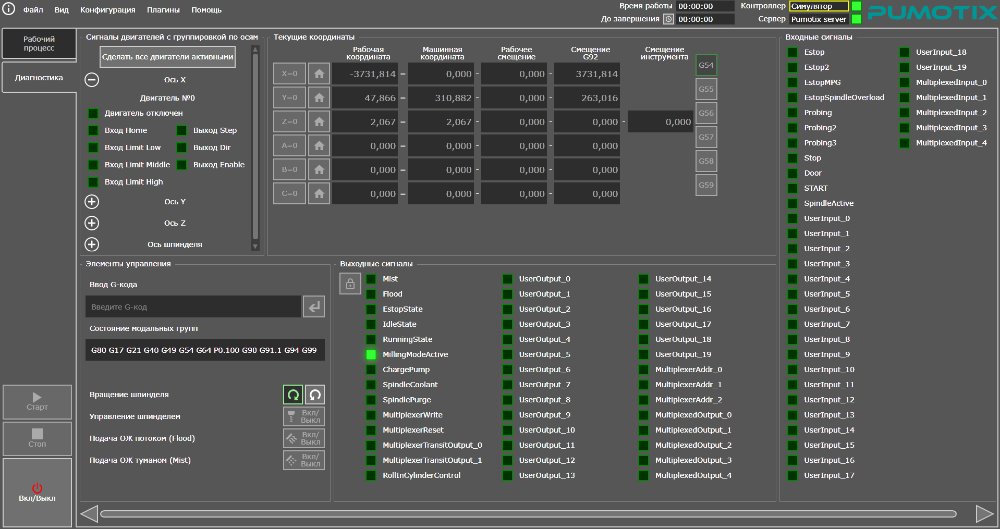

Вкладка "Диагностика" в 6-ти осевом модуле

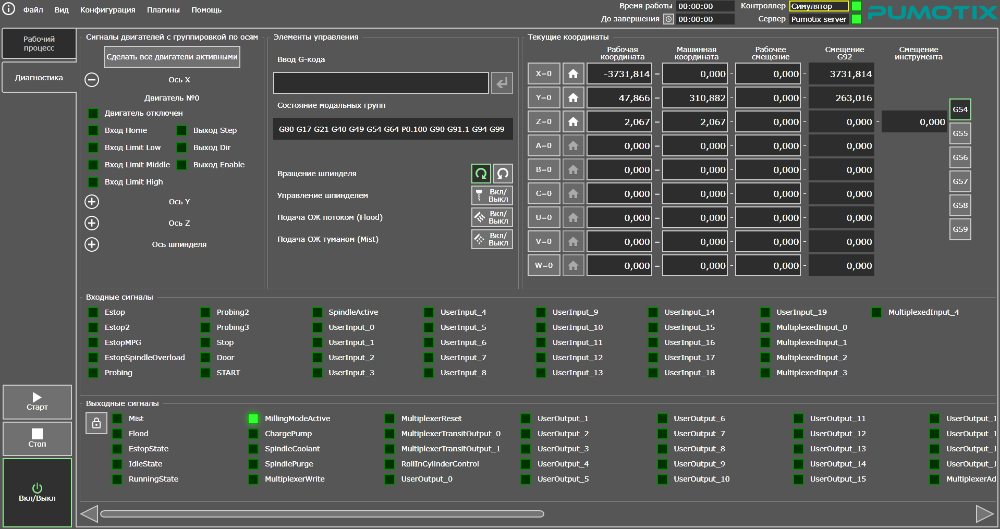

Вкладка "Диагностика" в 9-ти осевом модуле

Набор элементов данной страницы позволяет получить обратную связь от машины, проверить логику работы входных и выходных сигналов системы, выполнить контроль управляющих сигналов Step/Dir/Enable на каждом подключенном двигателе, а также проследить изменение значений настроенных регистров, через которые идет передача данных по протоколу ModBus.

Следующий набор элементов является общим для всех вкладок модуля «Фрезеровка».

Кнопки управления «Включить», «Стоп», «Старт» позволяют выполнить включения станка, запуск или остановку выполнения УП не зависимо от выбранного экрана.

Start_Stop_Enable buttons_ru.png

Основные кнопки управления системой

  • Кнопка «Вкл/Выкл»
    Осуществляет включение/выключение оборудования, подачу сигнала Enable на драйверы двигателей и разблокирование основного функционала программы PUMOTIX. Данная кнопка служит одновременно и кнопкой Аварийной остановки (Emergency Stop или Estop) системы в случае экстренной ситуации (аварии) или критической ошибки в системе, которая может повлечь за собой опасность для жизни и здоровья оператора ЧПУ системы, а так же для предотвращения выхода из строя оборудования станка.
  • Кнопка «Старт»
    Запускает загруженную в PUMOTIX управляющую программу (G-код). Запуск с указанной строки так же осуществляется с помощью данной кнопки.
  • Кнопка «Стоп»
    Останавливает выполнение G-кода или любых других перемещений осей станка (например, поиск баз, поиск материала и др).

Информационная панель с выбранным контроллером PLCM и севером отображает текущее состояние сетевого подключения программы PUMOTIX с данным контроллером и текущим запущенным сервером:

контроллер не выбран;image2019-3-28_8-45-7.png
выполняется подключение;image2019-3-28_8-45-28.png
соединение установлено.image2019-3-28_8-46-5.png

В нормальном режиме работы оба индикатора должны быть зелеными. Если индикатор состояния подключения контроллера желтый, необходимо проверить сетевые настройки, так как такое состояние индикатора обозначает, что в настройках PUMOTIX контроллер был выбран, но программа не может установить с ним соединение.


Индикация соединения с контроллером и сервером

Панель рассчета времени показывает время, прошедшее с нажатия кнопки "Старт" (с начала выполнения УП), и рассчитанное программой время выполнения. Рассчет времени выполнения производится по загруженному G-коду после нажатия соответствующей кнопки.


Поля счетчика времени работы и рассчитанного времени
