Настройка сигналов
Версия 14.1 от knetyaga на 2022/03/18 14:37
На вкладке «Сигналы» задаются входы и выходы общего назначения. Таблицы соответствия между сигналами и портами можно найти в руководстве по эксплуатации Вашего контроллера.

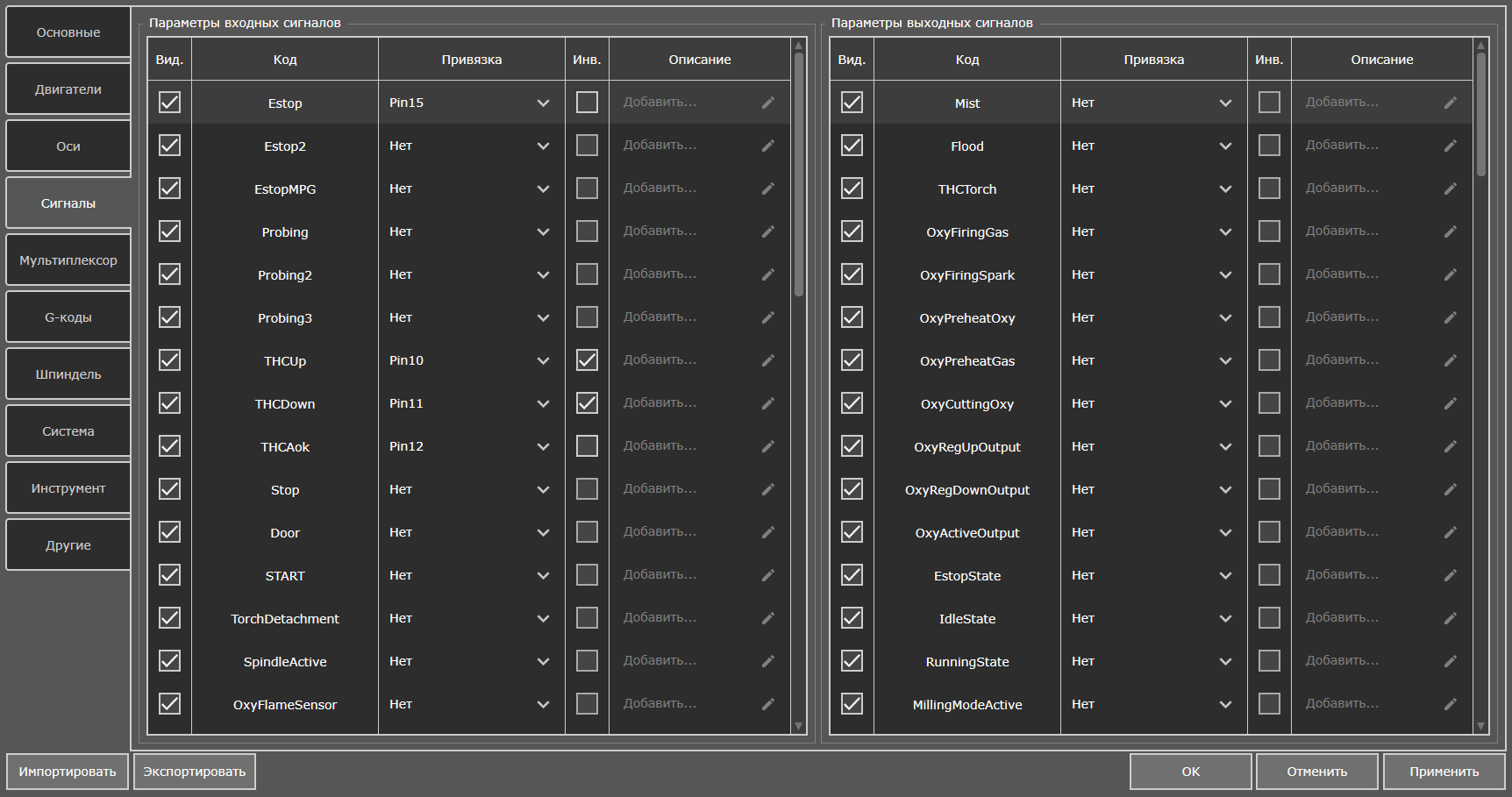

Вкладка «Сигналы»
Ниже приводятся входные и выходные сигналы, используемые в модуле фрезеровки.
- Описание входных сигналов.
- Estop – сигнал аварийной остановки (Emergency Stop);
- Estop2 – второй сигнал аварийной остановки, полностью аналогичен первому. Позволяет упростить проводку станка, если сигналы аварии от датчиков имеют разные уровни срабатывания;
- EstopMPG – сигнал аварийной остановки, получаемый от MPG пульта (необходима аппаратная поддержка сигнала);
- EstopSpindleOverload – сигнал аварийной остановки, получаемый при перегрузке шпинделя (необходима аппаратная поддержка сигнала);
- Probing – сигнал с датчика пробинга (датчика поверхности материала);
- Probing2 – сигнал дополнительного датчика пробинга;
- Probing3 – сигнал дополнительного датчика пробинга;
- Stop – сигнал «Стоп» или «Коллизия», остановка станка без потери координат;
- Door – вход, сигнализирующий об открытой двери защитной кабины (Выполняет остановку выполнения УП при срабатывании. Отличается от входа Stop тем, что при активном сигнале Door разрешено выполнение G-команд вручную через окно MDI и управление шпинделем.);
- START – сигнал «Старт» управляющей программы;
- SpindleActive – вход активности шпинделя;
- UserInput_0 – UserInput_14 – пользовательские входные сигналы для использования в макросах PUMOTIX.
- Описание выходных сигналов.
- Mist – сигнал подачи охлаждающей жидкости распылением;
- Flood – сигнал подачи охлаждающей жидкости поливом;
- EstopState – сигнализирует о том, что система находится в выключенном состоянии или в состоянии аварийной остановки;
- IdleState – сигнализирует о том, что система находится в состоянии простоя;
- RunningState – сигнализирует о том, что система занята и выполняет перемещение по траектории;
- MillingModeActive – сигнализирует о том, что система находится в режиме «Фрезеровка»;
- PlasmaModeActive – сигнализирует о том, что система находится в режиме «Плазменная резка»;
- OxyModeActive – сигнализирует о том, что система находится в режиме «Газокислородная резка»;
- ChargePump – отражает наличие сигнала Charge Pump;
- SpindleCoolant – сигнал включения охлаждения, срабаывает сразу после включения шпинделя;
- SpindlePurge – сигнал включения продувки шпинделя, срабатывает сразу после включения шпинделя;
- UserOutput_1 – UserOutput_14 – пользовательские выходные сигналы для использования в макросах PUMOTIX.
Дополнительная информация: Описание входных и выходных сигналов модуля плазменной резкиОписание входных и выходных сигналов модуля газовой резки
