Поворот системы координат

В интерфейсе модуля фрезеровки (а также модулей плазменной и газовой резки) доступна возможность поворота системы координат с заданием угла поворота вручную (в градусах) либо по двум точкам на заготовке.

Механизм выравнивания заготовки позволяет повернуть систему координат станка в плоскости XY относительно заготовки, если заготовка лежит на столе неровно. Для поворота системы координат с заданием угла поворота вручную воспользуйтесь полем для ввода значения.

Для поворота системы координат через точки оператору нужно выбрать сторону заготовки, по которой будет осуществляться выравнивание. Заметим, что программа при повороте системы координат этим способом самостоятельно пытается определить направление смещения, поэтому если угол поворота получится меньше 45°, программа осуществит поворот внутрь по оси Х (отрицательный угол поворота), а если больше 45° - по оси Y (положительный угол поворота).

Сама процедура состоит из двух шагов.

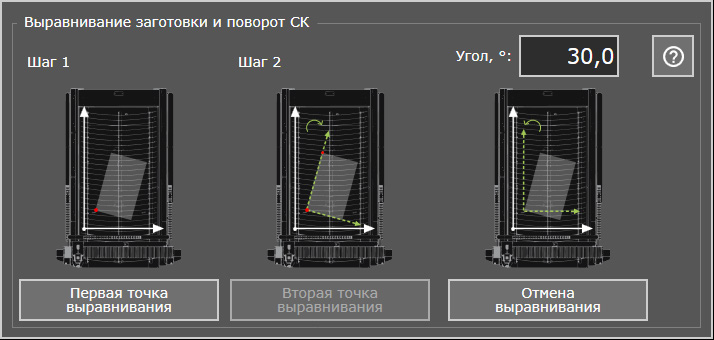

Шаг 1. Подвести инструмент к одному углу заготовки и нажать кнопку «Первая точка выравнивания».

Шаг 2. Переместить инструмент к следующему углу на той же стороне заготовки и нажать кнопку «Вторая точка выравнивания».

Система автоматически рассчитает положение заготовки и сделает корректировку угла поворота системы координат. В соответствующем поле отображается текущее значение угла поворота.

Координаты осей X и Y будут выделены подсветкой для привлечения внимания оператора.

Начинать выравнивание рекомендуется с того угла, откуда будет начинаться выполнение УП. Оптимальная схема выравнивания листа определяется по ходу эксплуатации станка.

Для отмены выравнивания системы координат используется кнопка «Отмена выравнивания». Кнопка действует как на вручную введенное значение угла, так и на поворот через точки выравнивания.

Помимо заложенных в программу способов выравнивания, существует возможность поворота системы координат через команду G-кода G10 L2.
