Настройка параметров G-кода

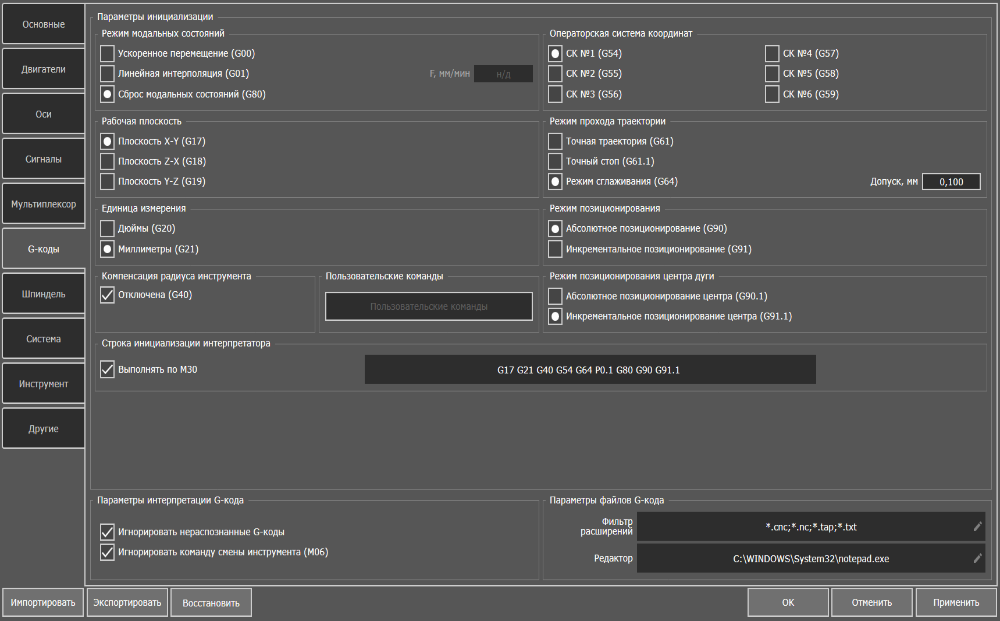

Вкладка настроек «G-коды» позволяет определить строку инициализации системы, то есть задать модальные параметры состояния интерпретатора G-кода по умолчанию.

Модальные параметры (коды) после их установки действуют бесконечно долго в рамках сеанса работы с системой и могут быть отменены только другим кодом из той же модальной группы. Эти параметры используются при работе с управляющей программой и могут в дальнейшем переопределяться непосредственно в её коде или с помощью команд G-кода, вводимых в строку ручного управления системой. Если необходимо удалить команду из строки инициализации, нужно щелкнуть по отмеченной команде.

Пользовательский команды

Данное поле позволяет добавить пользовательские коды в строку инициализации. В поле ввода прописывается некая команда, после подтверждается нажатием на кнопку Enter, после чего команда отобразиться в строке инициализация. В качестве разделителя команд используется пробел. Для удаления команды её необходимо убрать из поля ввода и нажать Enter для применения настроек.

Примеры пользовательских команд: G49 G81 G92 F1000

Строка инициализации интерпретатора

Данная строка применяется при включении системы, при изменении конфигурации пользователем(в текущем окне), выполняется по команде М30, если установлена соответствующая галочка.

Значение строки инициализации по-умолчанию: G17 G21 G40 G54 G64 P0.1 G80 G90 G91.1

С особенностями G-кодов можно ознакомиться в разделе Описание G-кодов.

Параметры интерпретации G-кода

Игнорировать нераспознанные G-коды

Параметр позволяет игнорировать нераспознанные G-коды при интерпретации управляющей программы.
Значение по-умолчанию: включено.

Игнорировать команду смены инструмента (M6)

Параметр игнорирования команды смены инструмента в G-коде и строке ручного ввода команд.
Значение по-умолчанию: включено.

Параметры файлов G-кода

Фильтр расширений

Поле с перечисленными расширениями файлов G-кода, отображаемых в диалоговом окне открытия G-кода.
Значение по-умолчанию:  *.cnc; *.nc; *.tap; *.txt

Редактор

Поле с указанием пути к текстовому редактору, который будет использоваться при редактировании G-кода и макросов.
Значение по-умолчанию: ...\notepad.exe
